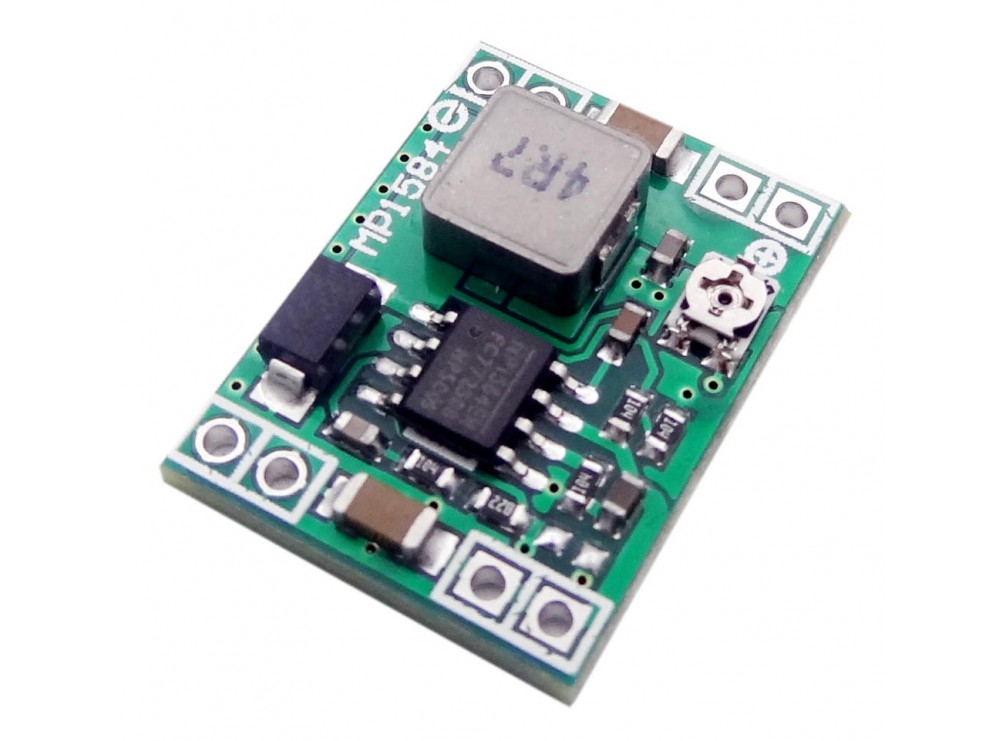

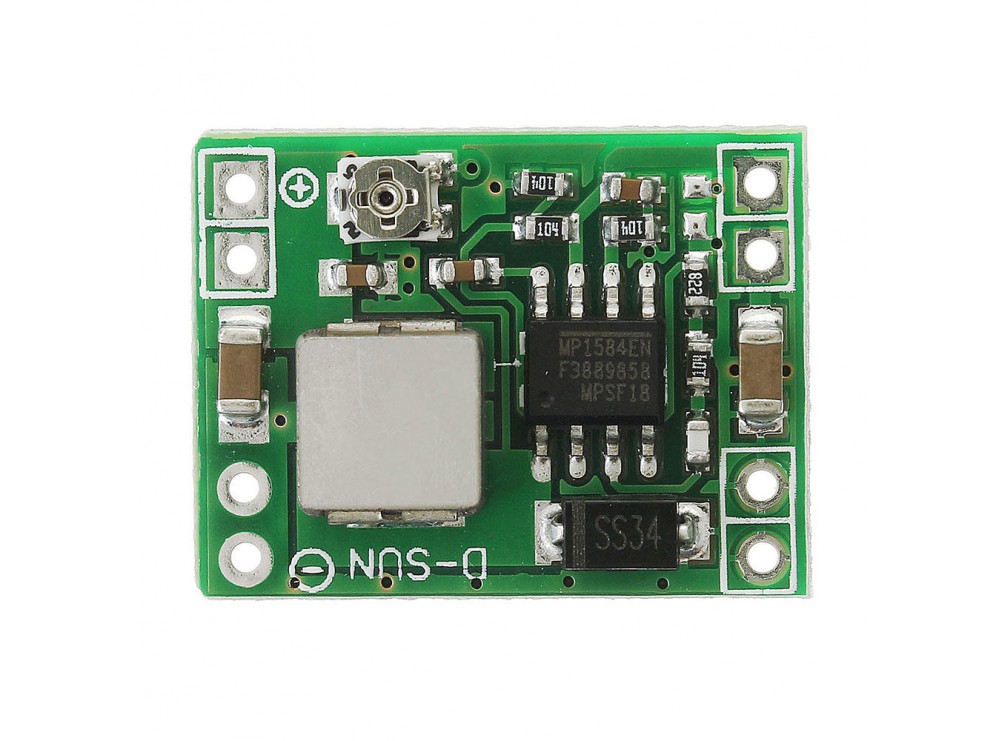

ماژول MP1584EN یک مبدل DC به DC کاهنده است که قادر به کاهش ولتاژ تا 2.4 ولت و حداکثر جریان خروجی 3 آمپر میباشد. این رگولاتور با فرکانس بالا طراحی شده و ولتاژ خروجی آن از طریق پتانسومتر روی بورد قابل تنظیم است.این ماژول برای کاربردهای مختلفی مانند تامین ولتاژ برای مدارهای الکترونیکی و پروژههای DIY مناسب است.
مشخصات:
- ولتاژ ورودی :4.5 تا 24 ولت
- ولتاژ خروجی :از 2.4 تا 20ولت (قابل تنظیم)
- فرکانس سویچ : 1 مگاهرتز
- ماکزیمم جریان خروجی: 3 آمپر
- حداکثر بازدهی: 96%
- ریپل ولتاژ: تا 30 میلی ولت
- ابعاد: 22X17X4 میلیمتر
Introduction
The MP1584EN module is a DC to DC step-down converter that can reduce voltage to as low as 2.4 volts while supporting a maximum output current of 3 amperes. This high-frequency regulator allows users to adjust the output voltage using a potentiometer on the board.This module is suitable for various applications, including providing voltage for electronic circuits and DIY projects. It offers a compact and efficient solution for voltage regulation in a wide range of devices.
Specification
Input voltage: 4.5V-24V
Output voltage: 2.4V-20V
Output Current: 3A (maximum)
Conversion efficiency: 96% (maximum)
Output ripple: <30mV
Switching Frequency: 1.4MHz (highest), typical 1MHz
Operating temperature: -45 to +85 degrees Celsius
Dimensions: 22mm * 17mm * 4mm
