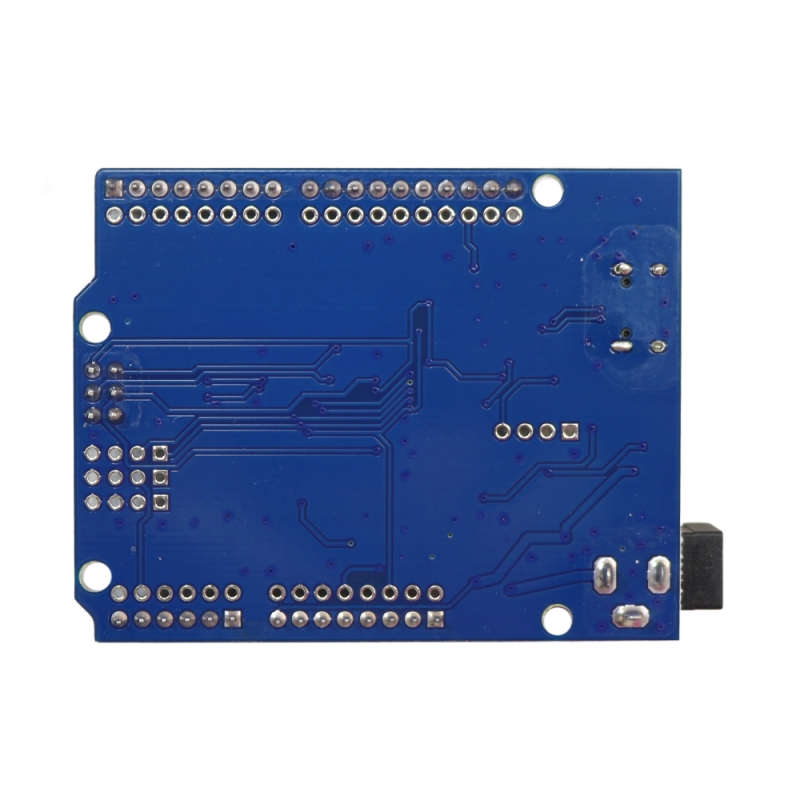

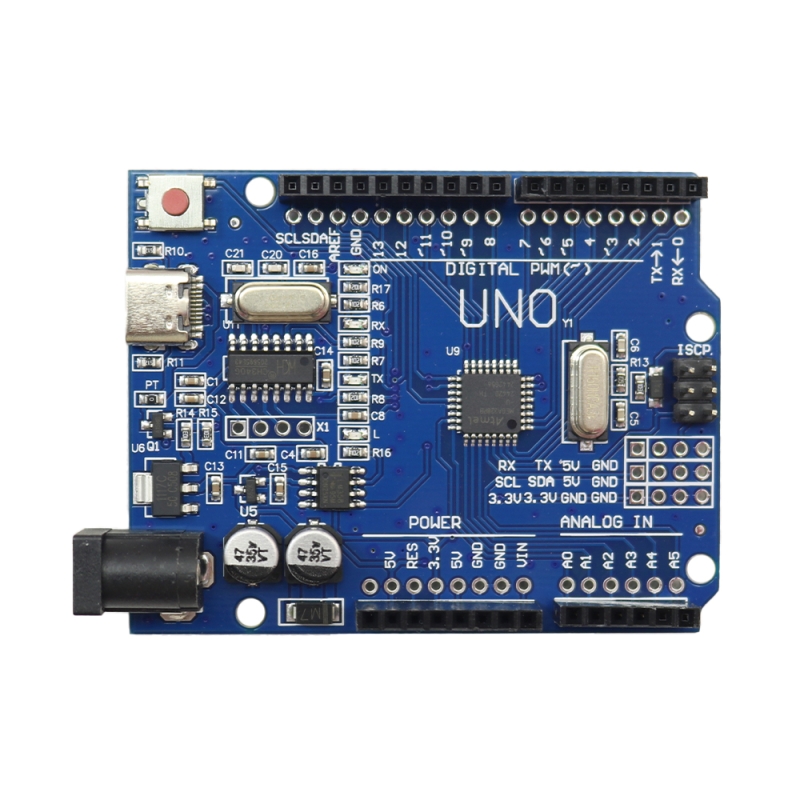

برد Arduino UNO CH340 یکی از محبوبترین و اقتصادیترین نسخههای موجود از خانوادهی Arduino UNO است که بهدلیل استفاده از چیپ مبدل CH340 بهجای ATmega16U2، با کاهش هزینه تولید مواجه شده و در نتیجه گزینهای مقرونبهصرفه برای کاربران، خصوصاً مبتدیها و آموزشگاهها محسوب میشود. این برد از همان میکروکنترلر اصلی ATmega328P استفاده میکند که در نسخهی رسمی UNO نیز موجود است؛ بنابراین از نظر قابلیتها، پینها، عملکرد پردازشی و تواناییهای نرمافزاری تفاوتی با مدل مرجع ندارد.
چیپ CH340 بهعنوان رابط USB به UART عمل میکند؛ یعنی دادههای دریافتی از پورت USB Type-C را به شکل سریال برای میکروکنترلر ارسال میکند و بالعکس. گرچه این چیپ نسبت به چیپ رسمی آردوینو (ATmega16U2) درایور پیشفرض در ویندوز ندارد، اما با نصب سادهی درایور مخصوص، عملکردی پایدار، قابل اعتماد و بدون قطعی دارد.
این برد مشابه آردوینو UNO R3 بوده. تنها تفاوت آن ها استفاده از آی سی CH340 می باشد.
برای استفاده از این برد می بایست اول درایور آن را نصب کنید سپس به راحتی قابل استفاده می باشد.
مشخصات
برد Arduino UNO CH340 مجهز به میکروکنترلر ATmega328P است که با فرکانس کاری 16MHz و حافظه 32KB Flash، 2KB SRAM و 1KB EEPROM، برای اجرای انواع پروژههای الکترونیکی مناسب میباشد. این برد از چیپ CH340 به عنوان مبدل USB به سریال استفاده میکند که عملکردی مشابه نسخههای رسمی دارد، با این تفاوت که برای راهاندازی اولیه نیاز به نصب درایور دارد. UNO CH340 دارای 14 پین دیجیتال (6 عدد با قابلیت PWM)، 6 ورودی آنالوگ، و ولتاژ کاری 5 ولت است و میتواند از طریق USB یا ورودی خارجی 5 تا 9 ولت تغذیه شود. این برد با توجه به قیمت اقتصادی و قابلیتهای کامل، گزینهای بسیار محبوب برای کاربران مبتدی تا حرفهای بهشمار میرود.
- پردازنده اصلی: ATmega328P
- چیپ USB به سریال: CH340
- تعداد پایههای دیجیتال I/O: 14
- تعداد پایههای PWM: 6
- تعداد ورودی آنالوگ: 6
- حافظه Flash: 32KB
- حافظه SRAM: 2KB
- حافظه EEPROM: 1KB
- ولتاژ کاری: 5V
- ولتاژ ورودی (Recommended): 7V ~ 12V
- حداکثر جریان خروجی هر پایه: 40mA
- رابط USB: USB Type-C
- فرکانس کاری: 16MHz
- ابعاد تقریبی: 68.6mm x 53.4mm
