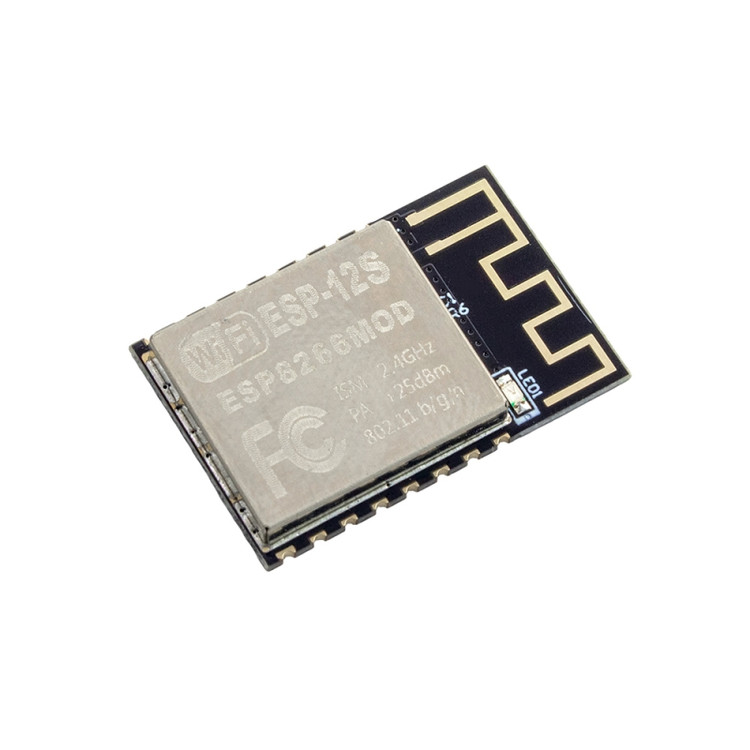

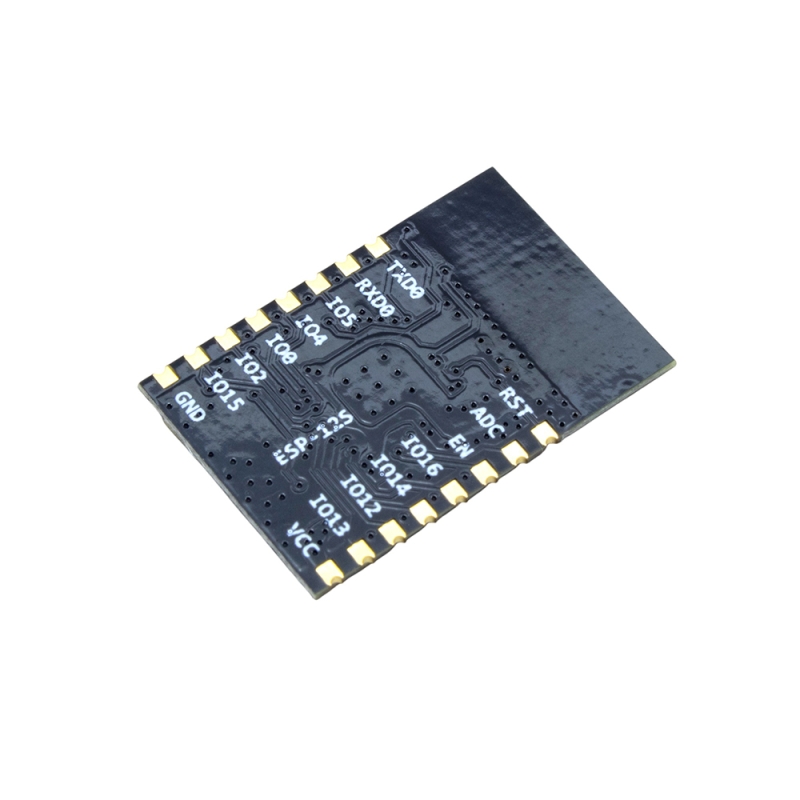

ماژول وای فای ESP8266-12S

ماژول ESP8266-12S نسخه‌ای بهینه‌شده از سری ESP-12 است که توسط شرکت Ai-Thinker تولید شده و بر پایه تراشه ESP8266 طراحی شده است. این ماژول دارای پردازنده ۳۲ بیتی Tensilica L106 با مصرف توان بسیار پایین بوده و از طریق آنتن PCB داخلی، ارتباط وای‌فای با استاندارد 802.11 b/g/n را فراهم می‌کند. ESP8266-12S قابلیت عملکرد در حالت‌های مختلف Station، SoftAP و ترکیبی (Station+AP) را دارد و با دارا بودن پروتکل TCP/IP داخلی، مبدل ADC، پورت‌های ارتباطی متنوع و امکان توسعه نرم‌افزاری با SDK یا AT Command، گزینه‌ای مناسب برای پروژه‌های اینترنت اشیا، خانه هوشمند، و کنترل از راه دور است.

مشخصات فنی

تراشه: ESP8266
پردازنده: Tensilica L106، ۳۲ بیتی، فرکانس کاری ۸۰ یا ۱۶۰ مگاهرتز
حافظه فلش: معمولاً ۴ مگابایت (بسته به نسخه نهایی)
آنتن: داخلی (PCB)
استاندارد وای‌فای: IEEE 802.11 b/g/n
بازه فرکانسی: ۲.۴ تا ۲.۵ گیگاهرتز
توان خروجی WiFi در حالت 802.11b: تا +20 dBm
پروتکل‌های پشتیبانی‌شده: IPv4, TCP, UDP, HTTP, FTP
حالت‌های کاری: Station / SoftAP / Station+SoftAP
امنیت: WEP / WPA / WPA2
رمزنگاری: TKIP / AES

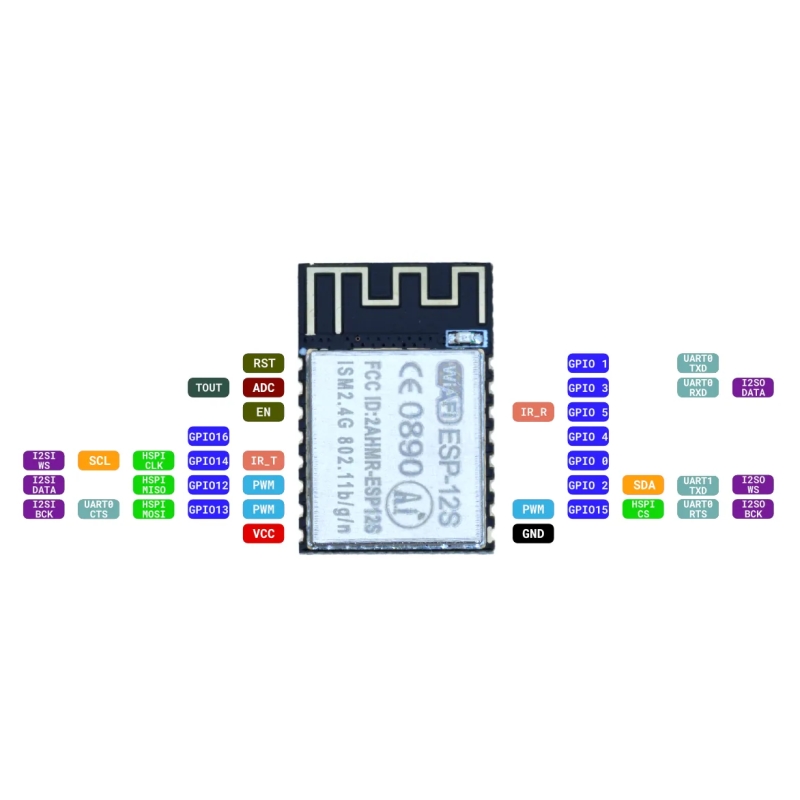

رابط‌های ارتباطی: UART, HSPI, I2C, I2S, PWM, GPIO, IR
مبدل آنالوگ به دیجیتال: ۱۰ بیتی
مصرف در حالت خواب عمیق: کمتر از ۱۰ میکروآمپر
جریان کاری معمولی: حدود ۸۰ میلی‌آمپر
ولتاژ کاری: ۳.۳ ولت
قابلیت ارتقا فریمور: از طریق UART یا OTA (از طریق شبکه)
ابعاد: ۲۰ × ۱۸ × ۳ میلی‌متر
دمای کاری: ۴۰- تا ۱۲۵ درجه سانتی‌گراد

کاربردها

سیستم‌های کنترل و مانیتورینگ از راه دور
پروژه‌های اینترنت اشیا (IoT) و هوشمندسازی تجهیزات
توسعه محصولات بی‌سیم با قابلیت کنترل از طریق Wi-Fi
ارتباط بی‌سیم در پروژه‌های مبتنی بر آردوینو، NodeMCU یا میکروکنترلرهای دیگر
سیستم‌های اندازه‌گیری، دیتالاگر و اتوماسیون صنعتی سبک

Introduction

This ESP-12S WiFi module has core processor ESP8266 in smaller sizes of the module encapsulates Tensilica L106 integrates industry-leading ultra low power 32-bit MCU micro, with the 16-bit short mode, clock speed support 80 MHz, 160 MHz, supports the RTOS, integrated Wi-Fi MAC/BB/RF/PA/LNA, on-board antennas. The module supports standard IEEE802.11 b/g/n agreement, complete TCP/IP protocol stack. Users can use the add modules to an existing device networking, or building a separate network controller. ESP8266 is high integration wireless SOCs, designed for space and power constrained mobile platform designers. It provides unsurpassed ability to embed Wi-Fi capabilities within other systems, or to function as a standalone application, with the lowest cost, and minimal space requirement.

Specification

802.11 b/g/n
Integrated low power 32-bit MCU
Integrated 10-bit ADC
Integrated TCP/IP protocol stack
Integrated TR switch, balun, LNA, power amplifier and matching network
Integrated PLL, regulators, and power management units
Supports antenna diversity
Wi-Fi 2.4 GHz, support WPA/WPA2
Support STA/AP/STA+AP operation modes
Support Smart Link Function for both Android and iOS devices
SDIO 2.0, (H) SPI, UART, I2C, I2S, IRDA, PWM, GPIO
STBC, 1x1 MIMO, 2x1 MIMO
A-MPDU & A-MSDU aggregation and 0.4s guard interval
Deep sleep power <10uA, Power down leakage current < 5uA
Wake up and transmit packets in < 2ms
Standby power consumption of < 1.0mW (DTIM3)
+20dBm output power in 802.11b mode
WiFi Protocles：802.11 b/g/n
Frequency Range：2.4GHz-2.5GHz (2400M-2483.5M)
Peripheral Bus：UART/HSPI/I2C/I2S/Ir Remote Contorl；GPIO/PWM
Operating Voltage ：3.3V
Operating Current: Average value: 80mA
Operating Temperature Range: -40°~125°
Ambient Temperature Range: Normal temperature
Package Size: 18mm*20mm*3mm
External Interface: N/A`
Wi-Fi mode: station/softAP/SoftAP+station
Security: WPA/WPA2
Encryption: WEP/TKIP/AES
Firmware Upgrade: UART Download / OTA (via network) / download and write firmware via host
Support software Development: Supports Cloud Server Development / SDK for custom firmware development
Network Protocols: IPv4, TCP/UDP/HTTP/FTP
User Configuration: AT Instruction Set, Cloud Server, Android/iOS APP
