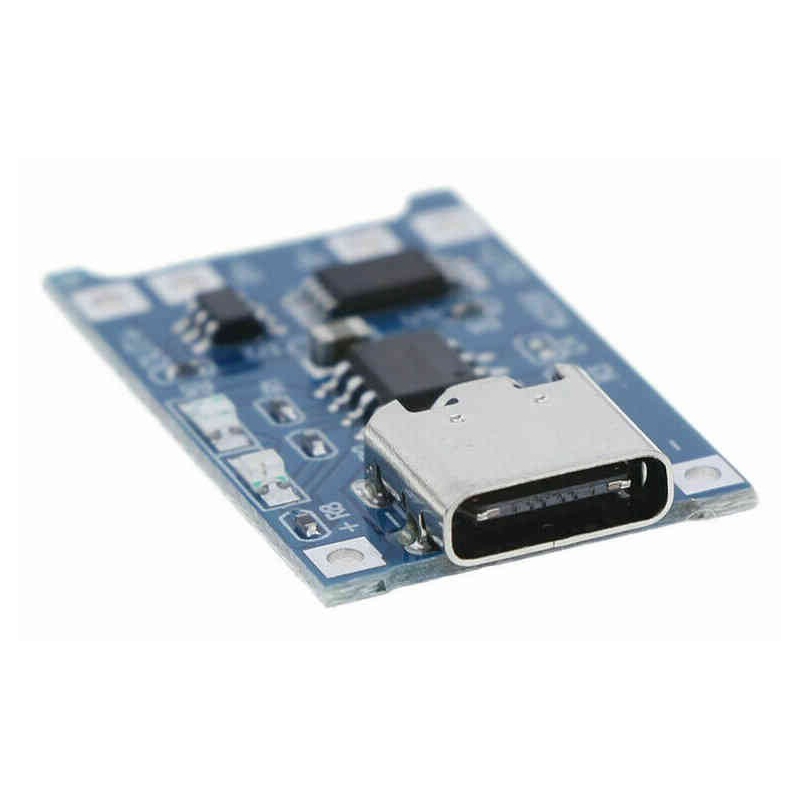

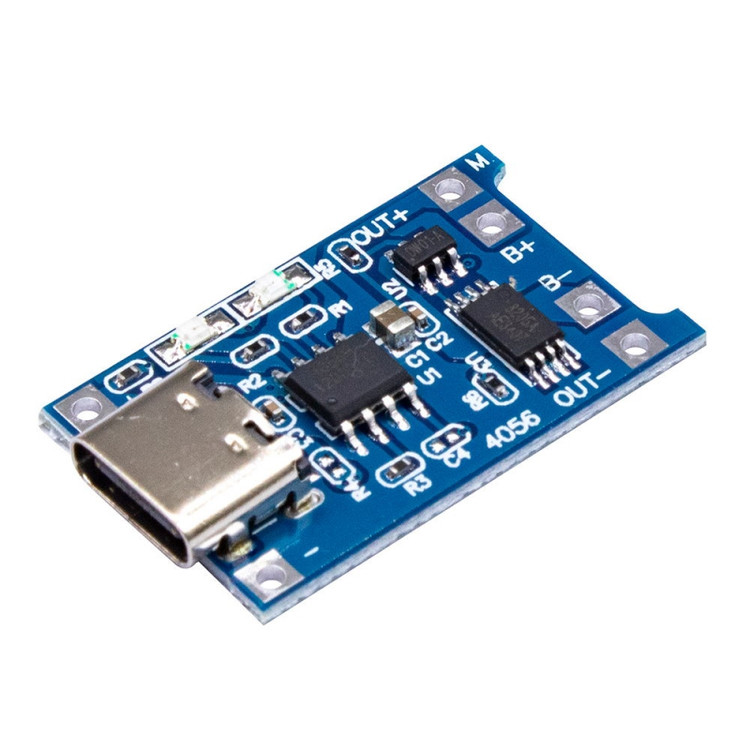

ماژول شارژر باتری لیتیومی 1 آمپر TP4056 دارای محافظ با ورودی USB TYPE-C

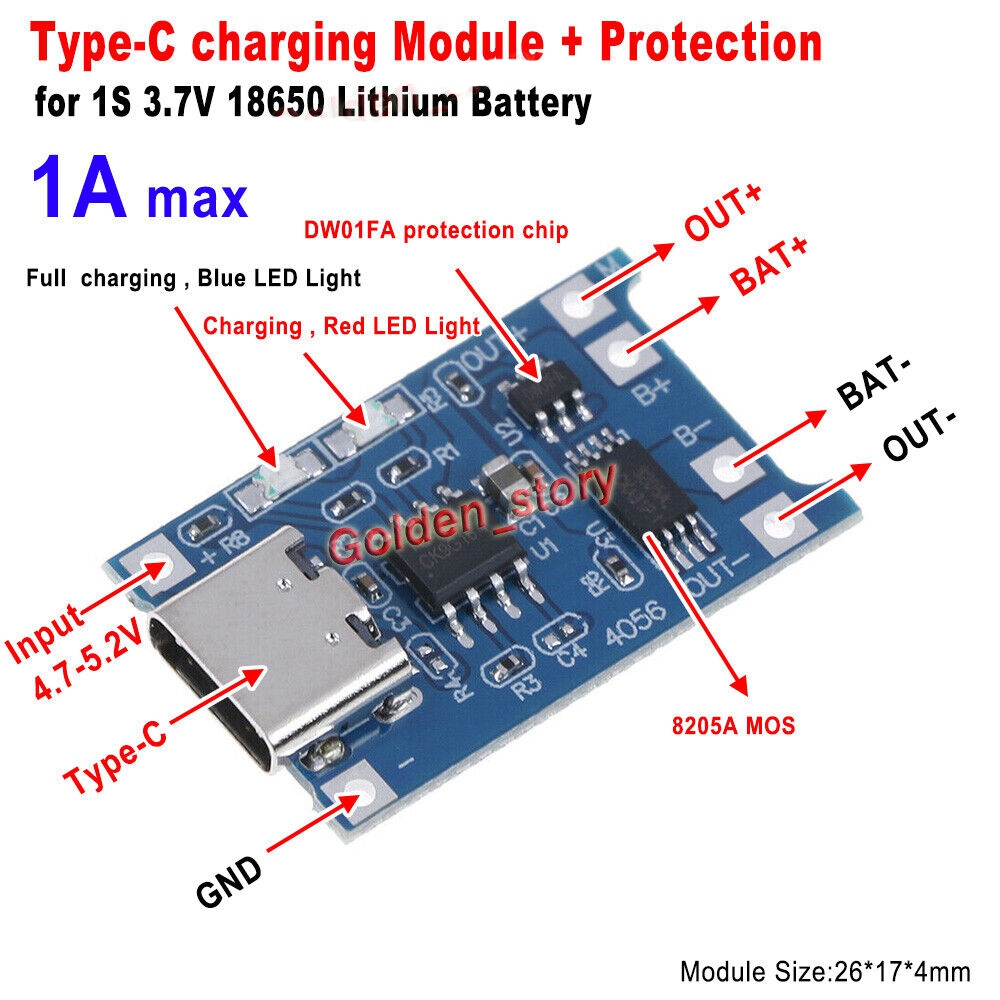

با این ماژول می توانید به راحتی باتری های لیتیومی را شارژ کنید. ماژول تغذیه 5 ولتی خود را از طریق سوکت USB تامین می کند و همچنین می توانید از پین های کناری سوکت جهت اعمال ولتاژ استفاده کنید. شارژر دارای دو نشانگر LED درحال شارژ (LED قرمز) و نشانگر شارژ کامل (LED سبز) است.
برای افزایش طول عمر باتری باید جریان شارژ به اندازه 37 درصد ظرفیت باتری باشد (برای مثال اگر یک باتری 1000 میلی آمپر بر ساعت دارید، باید جریان 400 میلی آمپر باشد) و به منظور رسانایی بهتر سیم اتصالات نباید بیش از اندازه ضخیم باشند.
در صورتی که ولتاژ ورودی بالاتر از 5 مثلا 5.2 ولت باشد، با جریانی کمتر از 1000 میلی آمپر شارژ می کند (رعایت این مساله باعث حفاظت از مدار می گردد و از سوختن آن جلوگیری می کند).
مشخصات:
- بهره گیری از تراشه TC4056 یا TP4056
- دقت شارژ: 1.5%
- ولتاژ ورودی: 4.5-5.5 ولت DC
- ولتاژ شارژ کامل: 4.2 ولت DC
- شارژدهی خطی
- جریان: 1 آمپری
- دقت شارژ: 1.5 درصد
- نمایش LED: قرمز در حال شارژ و سبزیا آبی نشان دهنده شارژ کامل
- درگاه ارتباطی: USB Type C
- دمای کاری: -10 تا +85 درجه سانتی گراد
- اعمال پلاریته معکوس ندارد

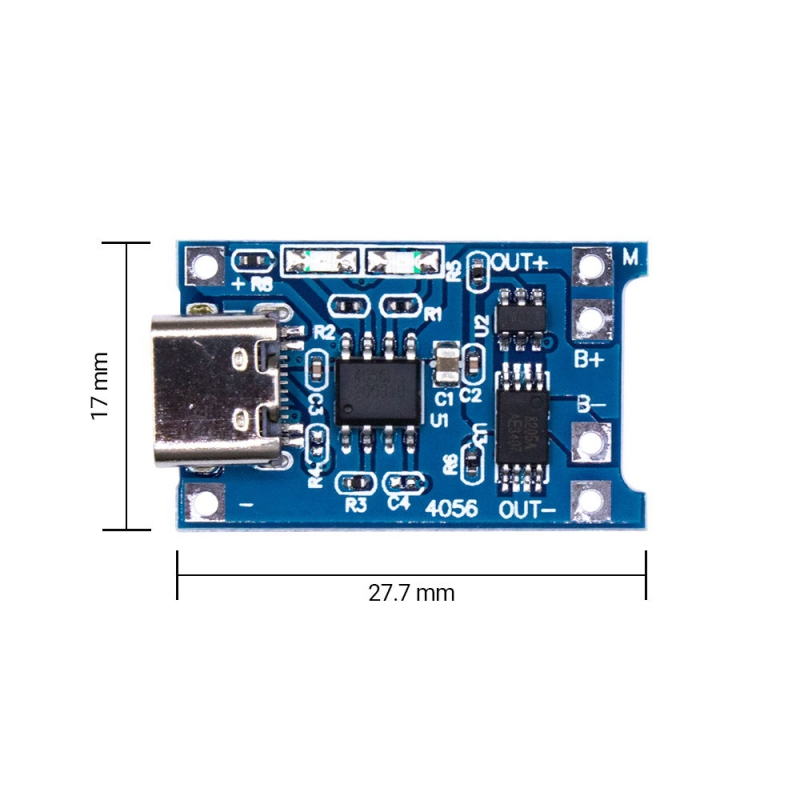

- اندازه: 27x17 میلی متر
Specification
Input Voltage: 4.35-6V (recommended voltage 5V)
Charging module: linear charging
Current: 1A adjustable.
Charging accuracy: 1.5%.
Input interface: Type-C USB
Board size: about 27*17 mm
Charge cut-off voltage: 4.2 V +/- 1%
Battery overcharge lifting voltage: 4.00 V
Battery discharge termination voltage: 3.2 V
Battery over-current protection current: 3 A
Maximum charging current output: 1 A
Battery discharge protection voltage: 3.0 V
Battery overcharge protection voltage: 4.28 V
