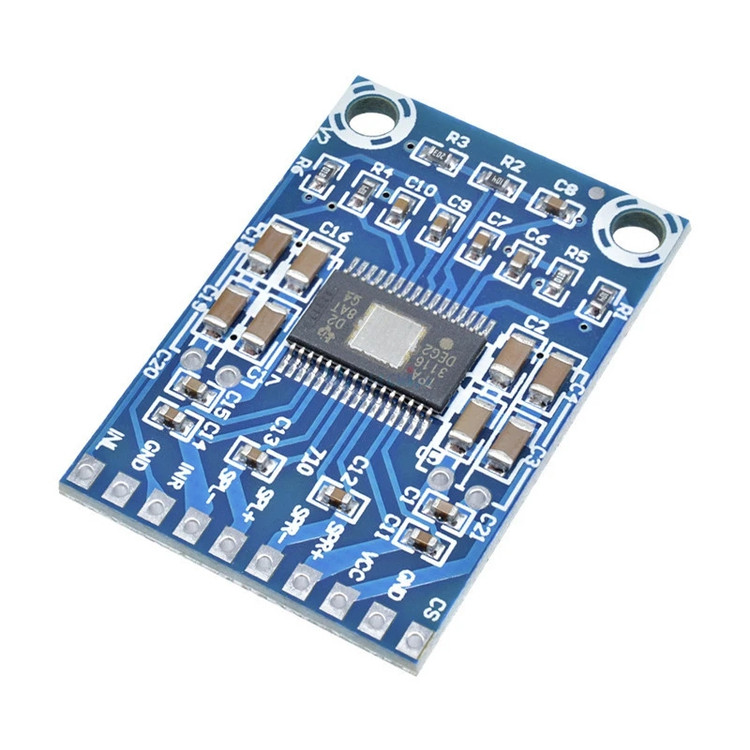

ماژول آمپلی فایر 2X50W وات استریو XH-M562

ماژول آمپلی فایر صوتی دو کاناله XH-M562 با توان خروجی 2X50W که از چیپ TPA3116 بهره می برد. این چیپ یک تقویت کننده کلاس D بوده که دارای بازده بیشتر از 90 درصد می باشد و مشخصه تلفات آن بسیار پایین می باشد همچنین این این ماژول صدای شفاف و با کیفیتی را تامین می نماید. ولتاژ تغذیه این ماژول می تواند DC 12-24V است و شما می توانید از اسپیکرهای 4 تا 8 اهم در دو کانال برای خروجی آن استفاده نمایید.
در توان های بالا حتما از هیتسینک استفاده نمایید.

نکات ایمنی

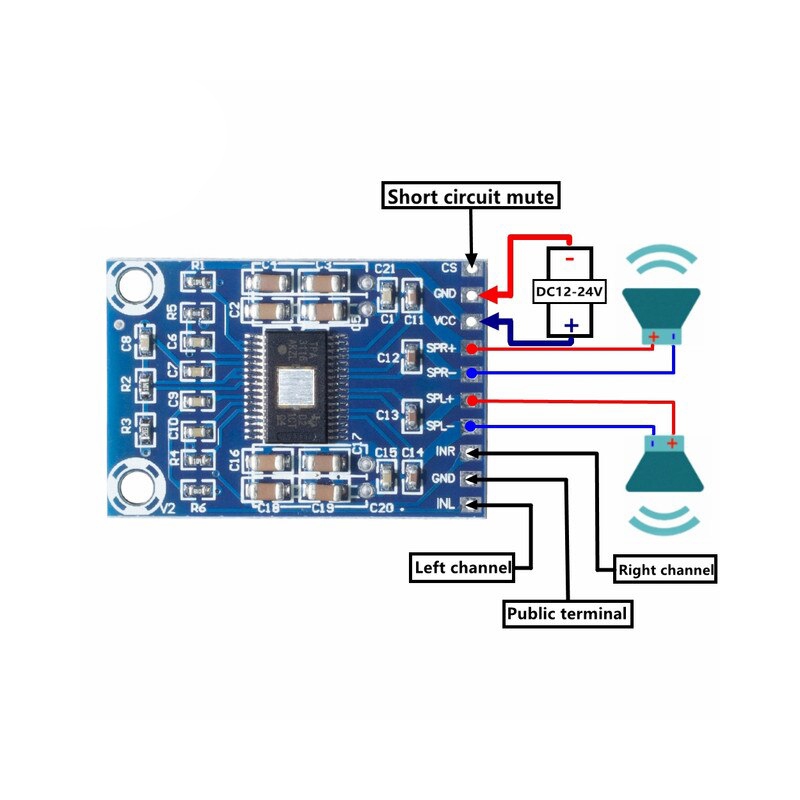

*توجه داشته باشید که در ابتدا سیم کشی تغذیه را انجام داده و سپس از طریق منبع تغذیه، جریان برق را برقرار کنید.
*در صورت اتصال با سیم حاوی جریان برق و قطع و وصل ناگهانی ولتاژ، به علت جریان هجومی خازن، تراشه اصلی صدمه دیده و می سوزد.
*سوختن ماژول در این حالت مشمول گارانتی تعویض نمی باشد.

مشخصات

نوع کالا : آمپلی فایر 2X50W
مدل : XH-M562
تعداد کانال: دو کانال 50 واتی
نوع کلاس آمپلی فایر: کلاس D
نوع تراشه : TPA3116
ولتاژ کاری: 12 تا 24 ولت DC
جریان کاری حداکثر 2.5 آمپر
امپدانس خروجی هر کانال : 4 الی 8 اهم
ابعاد : 26*37.5 میلی متر
وزن : 5 گرم

Instruction

XH-M562 TPA3116D2 DC12-24V Dual Channel 50W+50W Mini Digital Amplifier D Class 2*50W Power Amplifier Board

Specification

Channel：Dual Channel 2*50W
High-power Digital Class D amplifier plate
Using TPA3116 chip
Operating voltage 12V - 24V DC
Output power 50 W + 50 W
Length of the size 37.5x26mm
Weight:5g
